1 - Les circuits imprimés pour UTS
Pour imprimer les circuits imprimés, j'utilise une échelle fixée à 33,333 %.
Il est possible que certains logiciels d'impression prennent en compte une conversion pouces/millimètres. Dans ce cas le facteur d'échelle peut être de 2,54/3 = 84,666 ou 169,3333.
Les plans des circuits imprimés sont à 600 dpi, mais le logiciel de création à indiqué 200 dpi dans les fichiers.

Pour télécharger ces schémas en une seule opération cliquer ici <DOCUMENTATION d'UTS V3>

Avec indications des dimensions de la bordure externe :

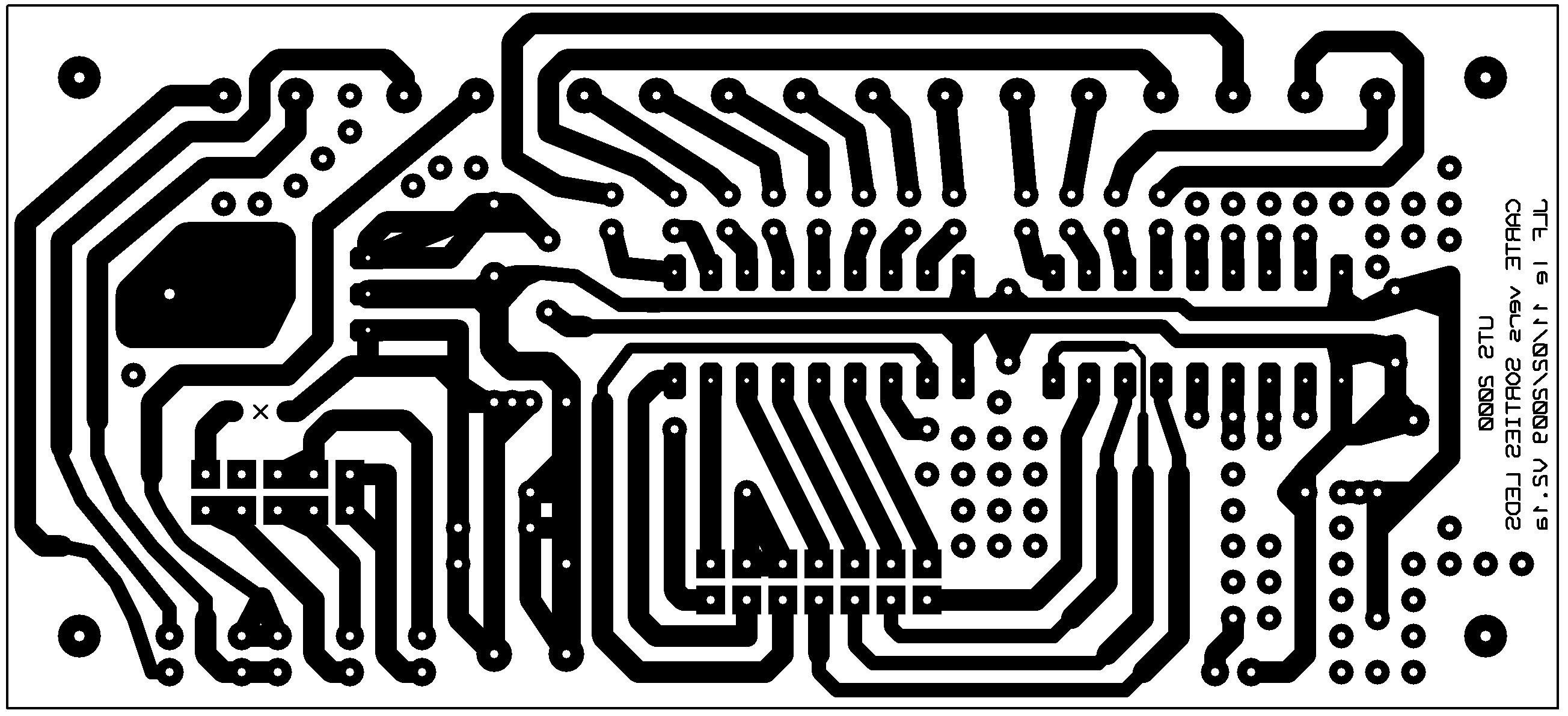

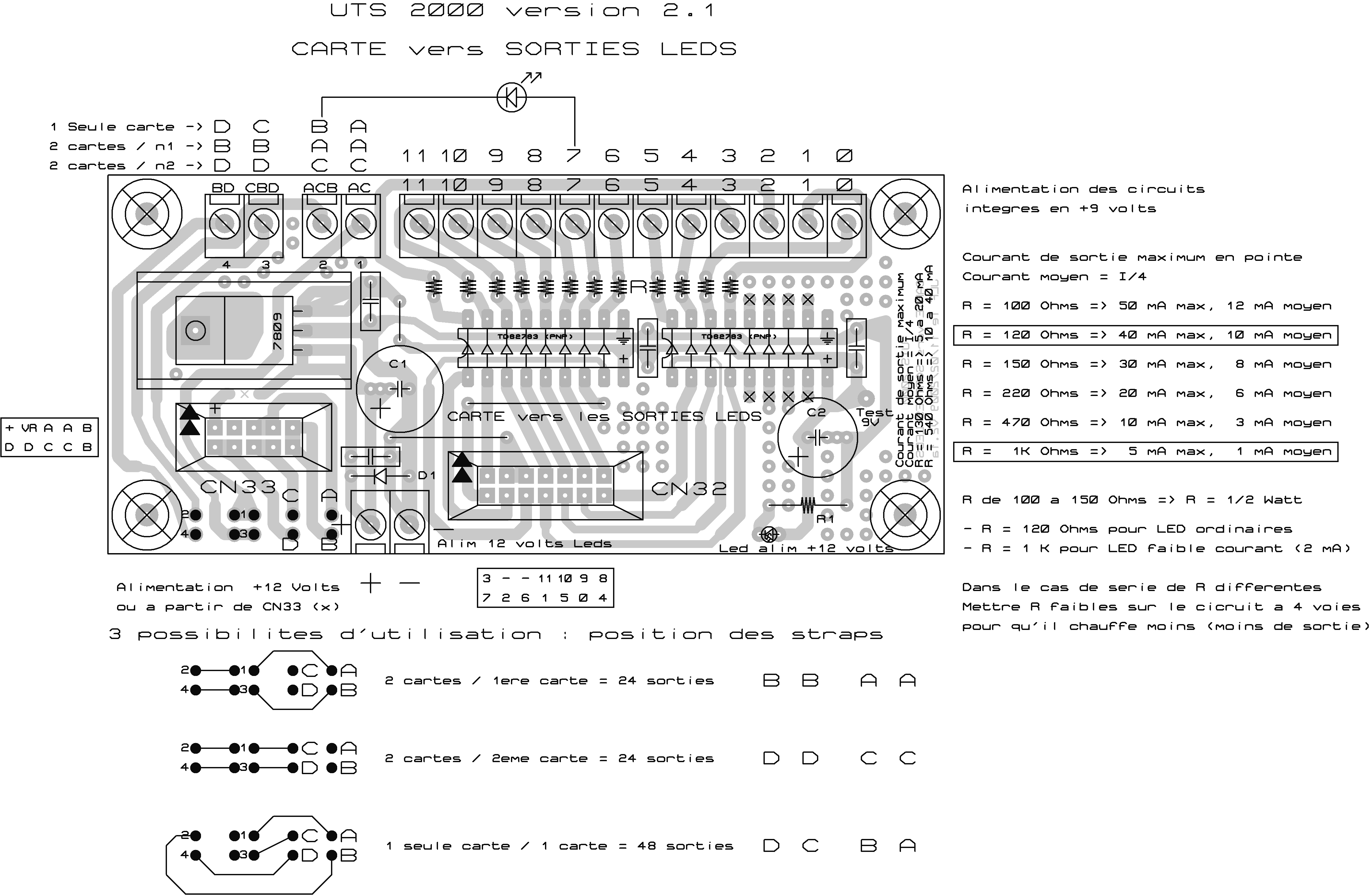

a  a  68,6 x 44,4 mm.  (Carte d'amélioration des sorties Leds)

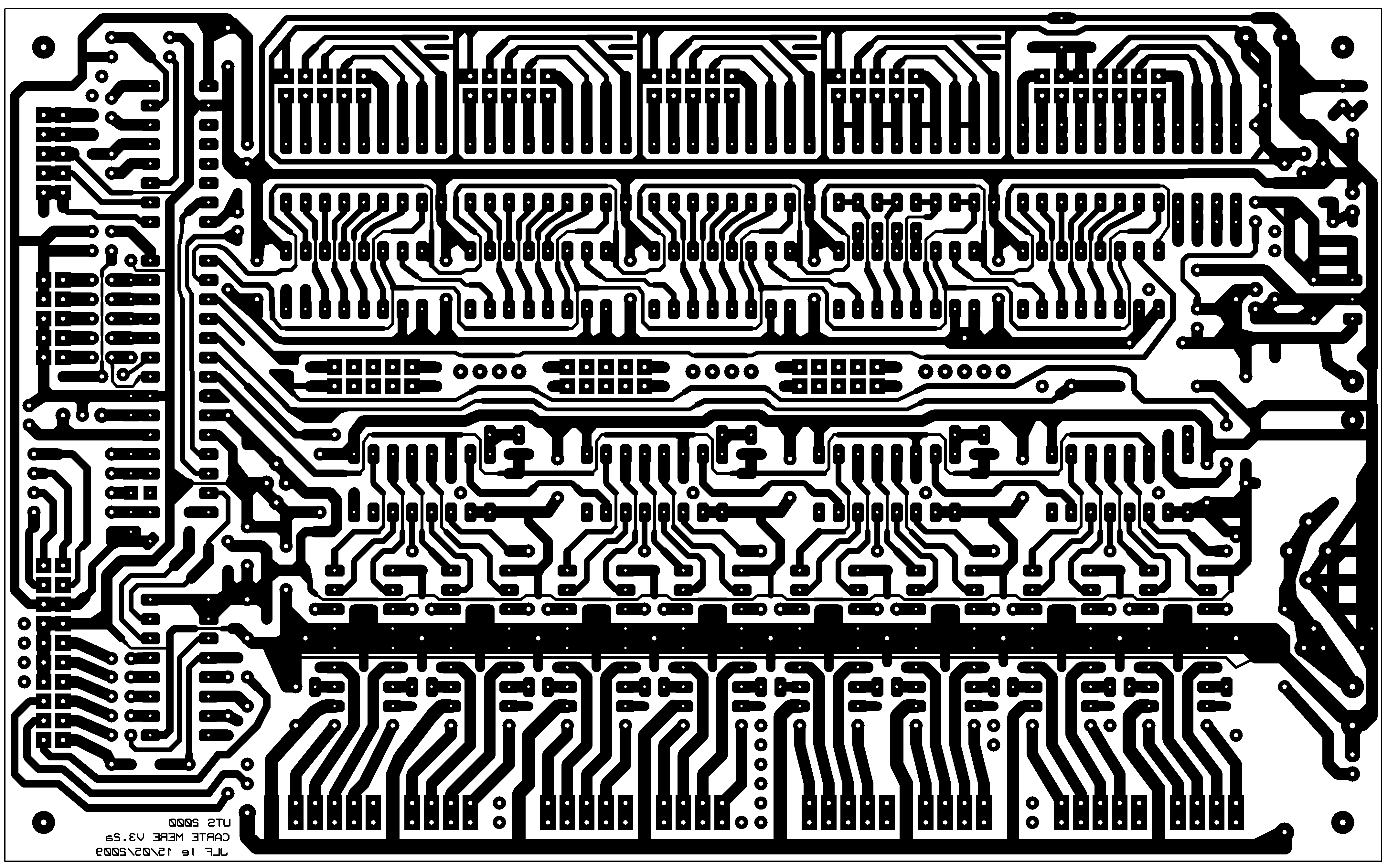

7   a  180,3 x 111,5 mm.  (Carte principale du PIC)

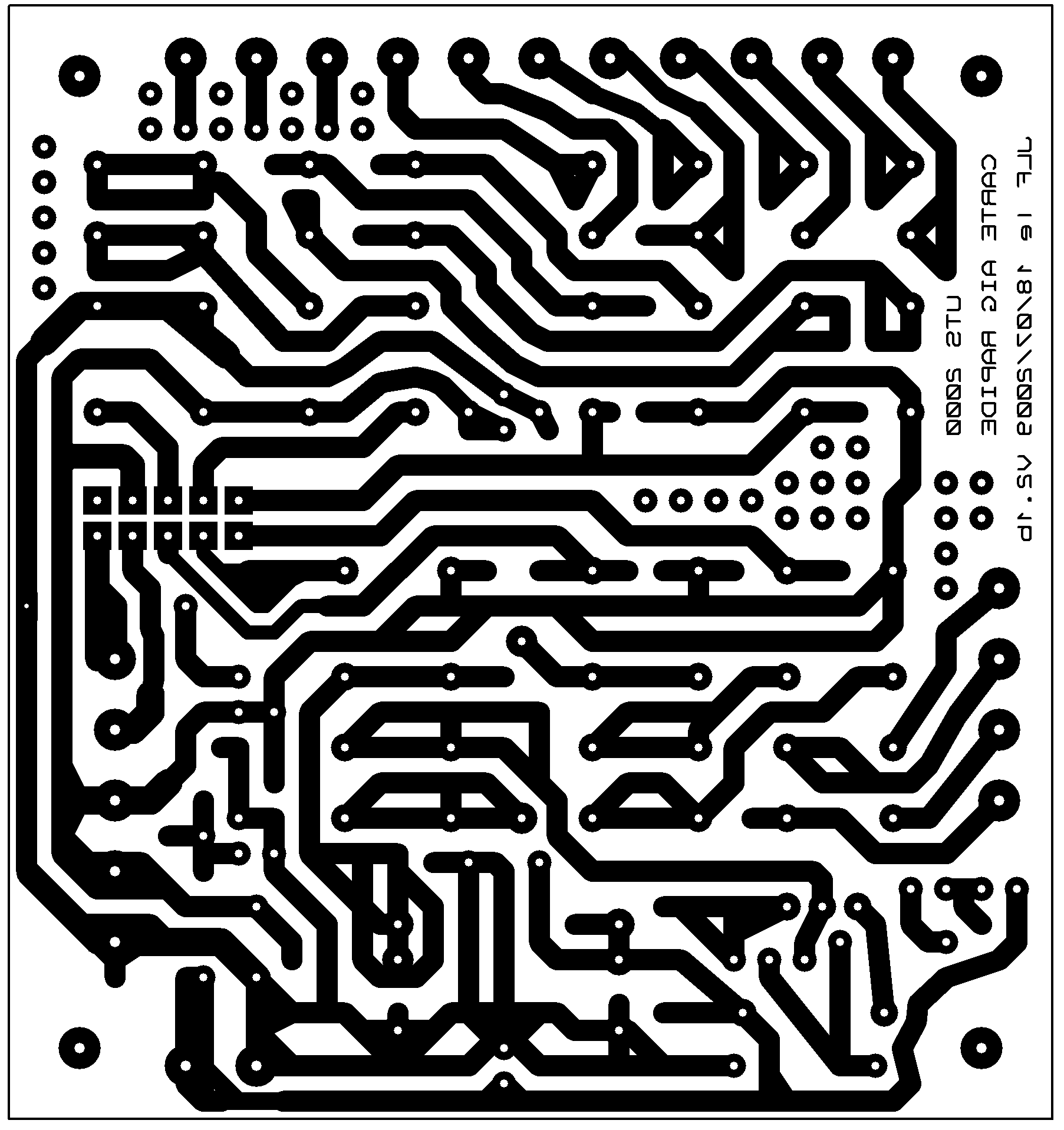

A  a 74,8 x 80,0 mm (Commande des aiguillages)

a   a109,0 x 49,5 mm  (Alimentation des leds)

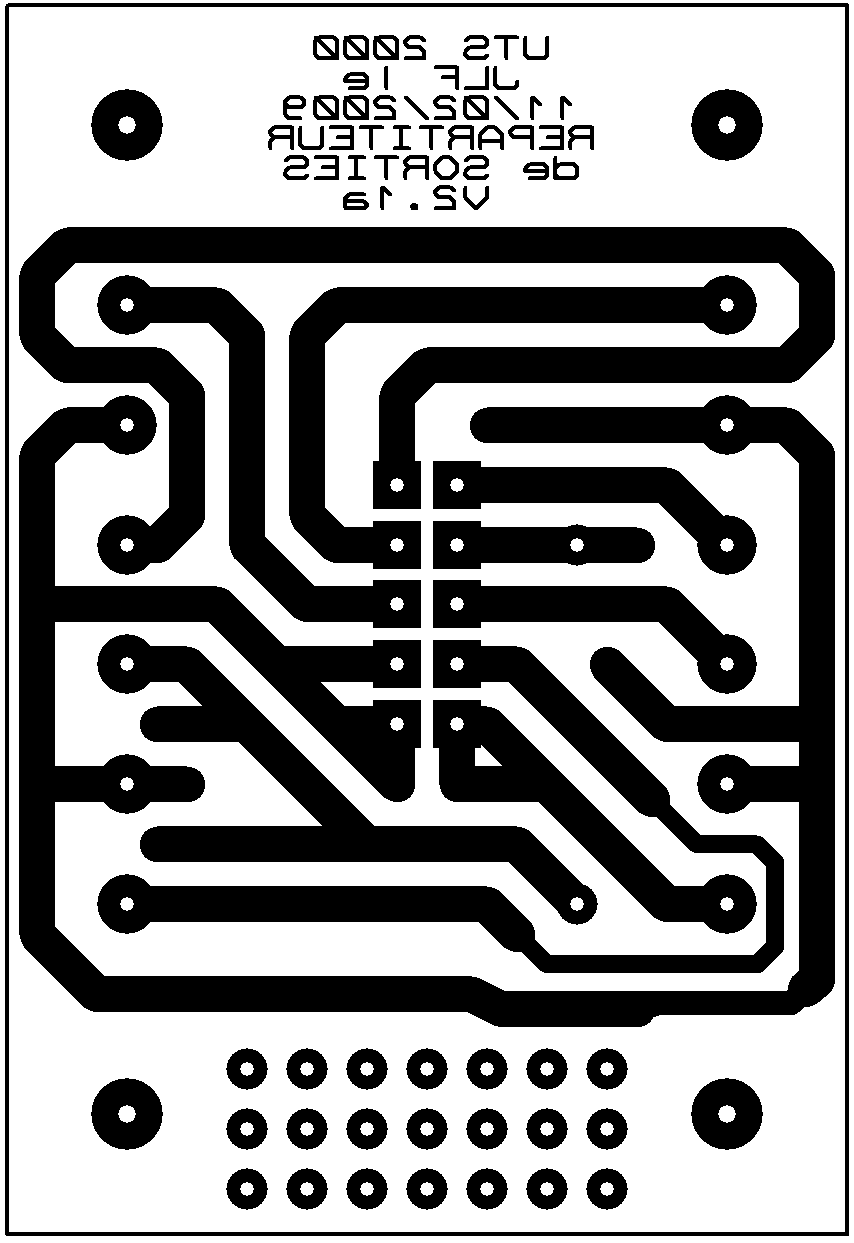

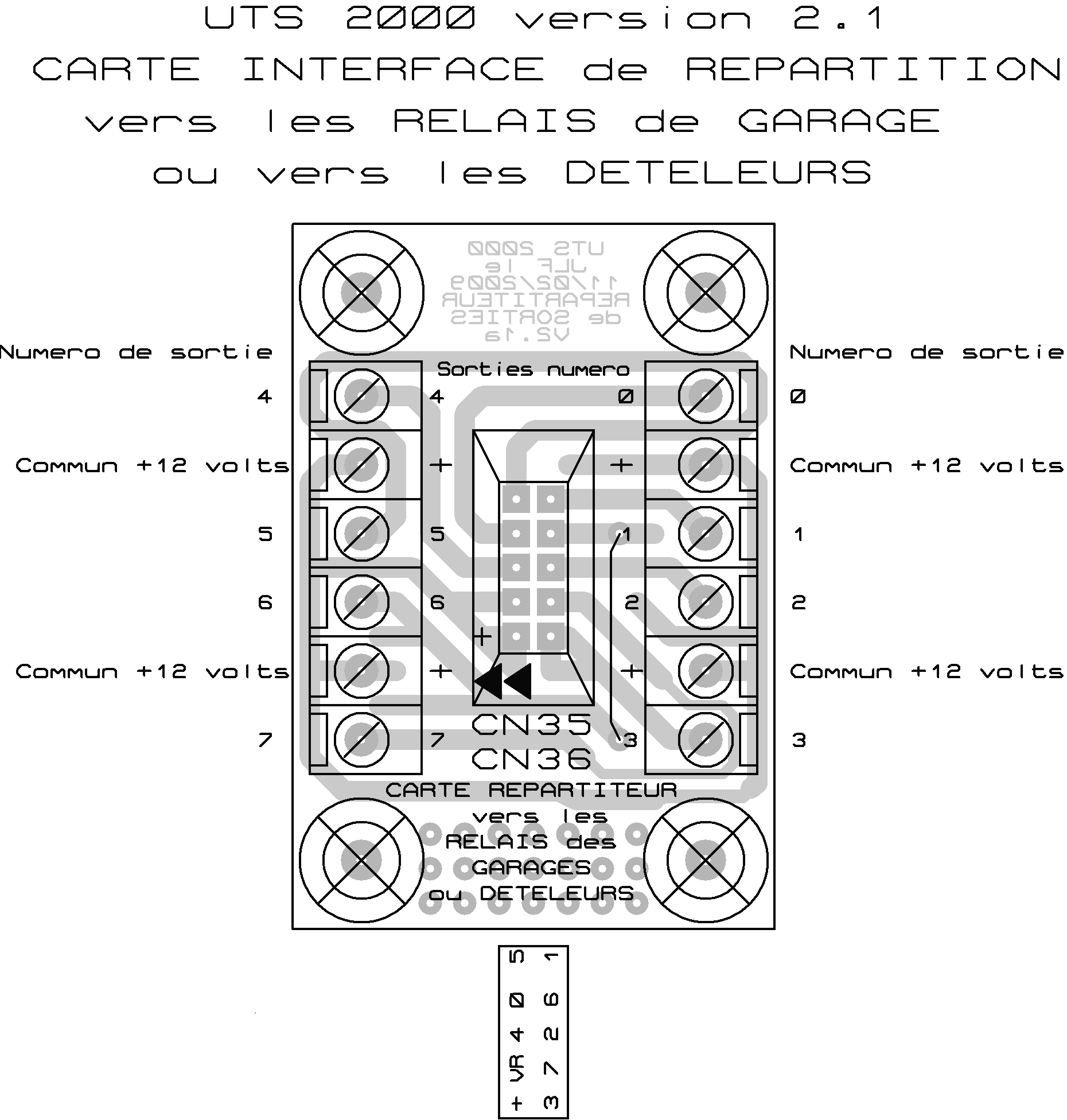

a   a52 x 35,5 mm  (Répartiteur des sorties)

a a 42,0 x 61,0 mm  (Alimentation des voies)

a  a 89,0 x 24,0 mm  (Entrées matricées)

a  a 71,0 x 21,5 mm  (Entrées analogiques)

a  a 73,0 x 38,5 mm (Alimentation à découpage +5 volts)

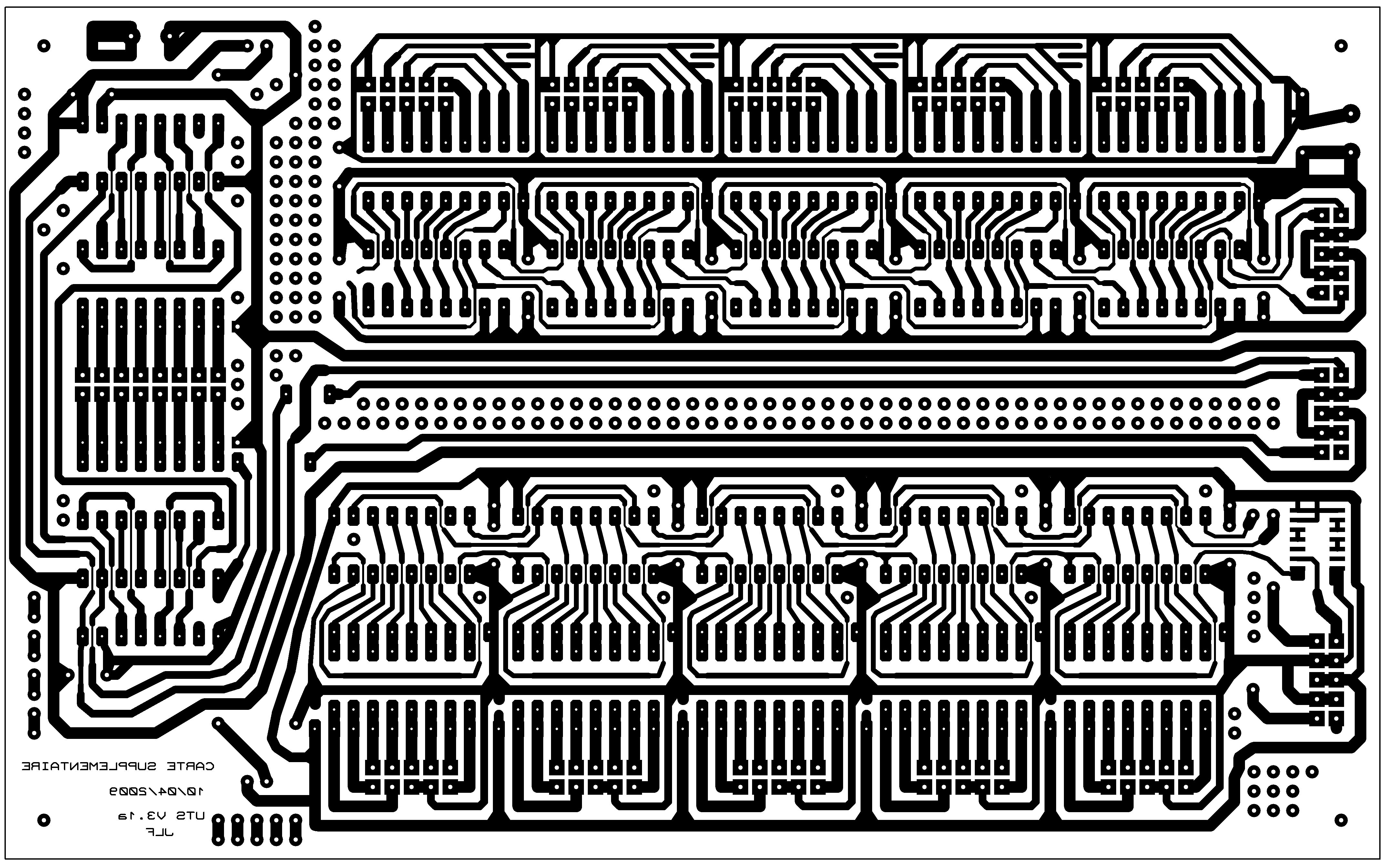

a a  180,5 x 112 mm  (Carte secondaire, 40 entrées sorties)

a  a 47,5 x 64,5 mm (Carte servo-moteurs)

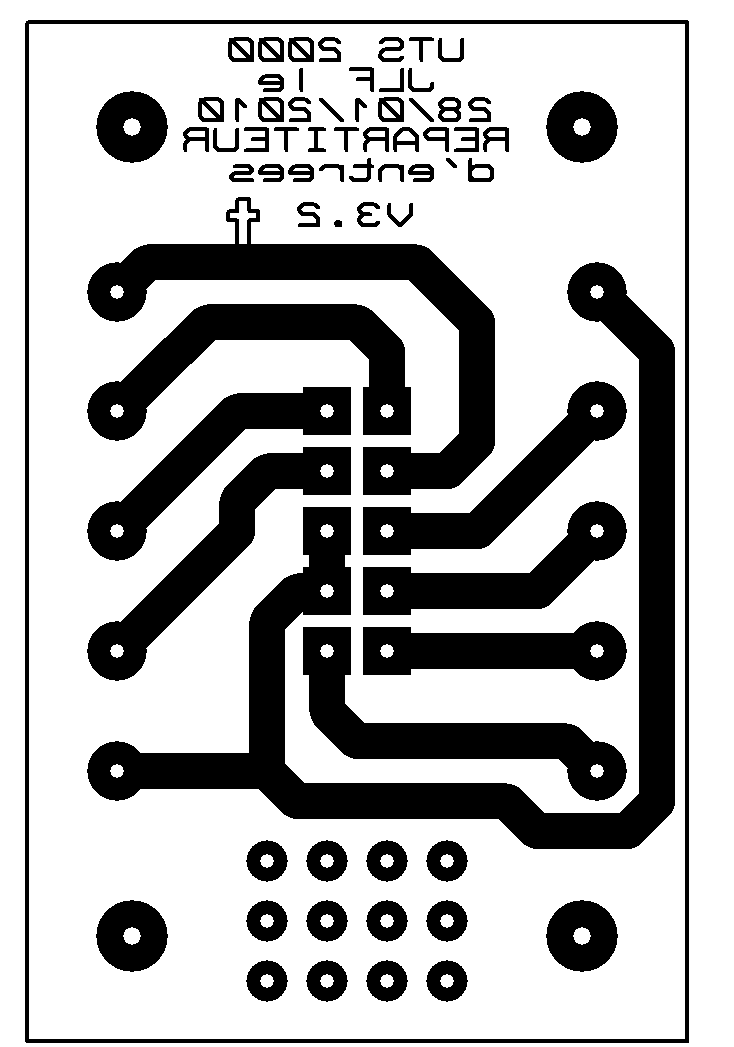

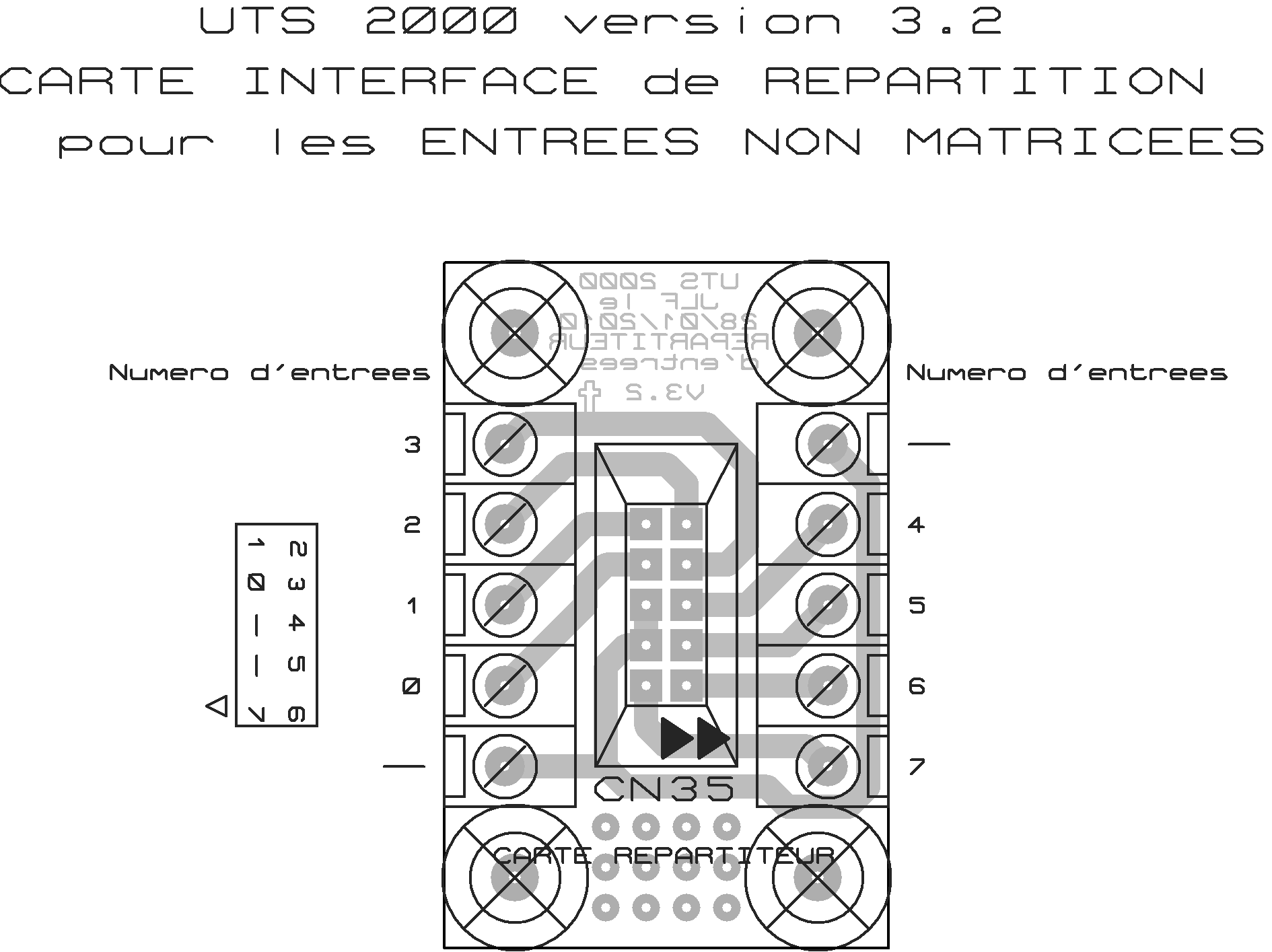

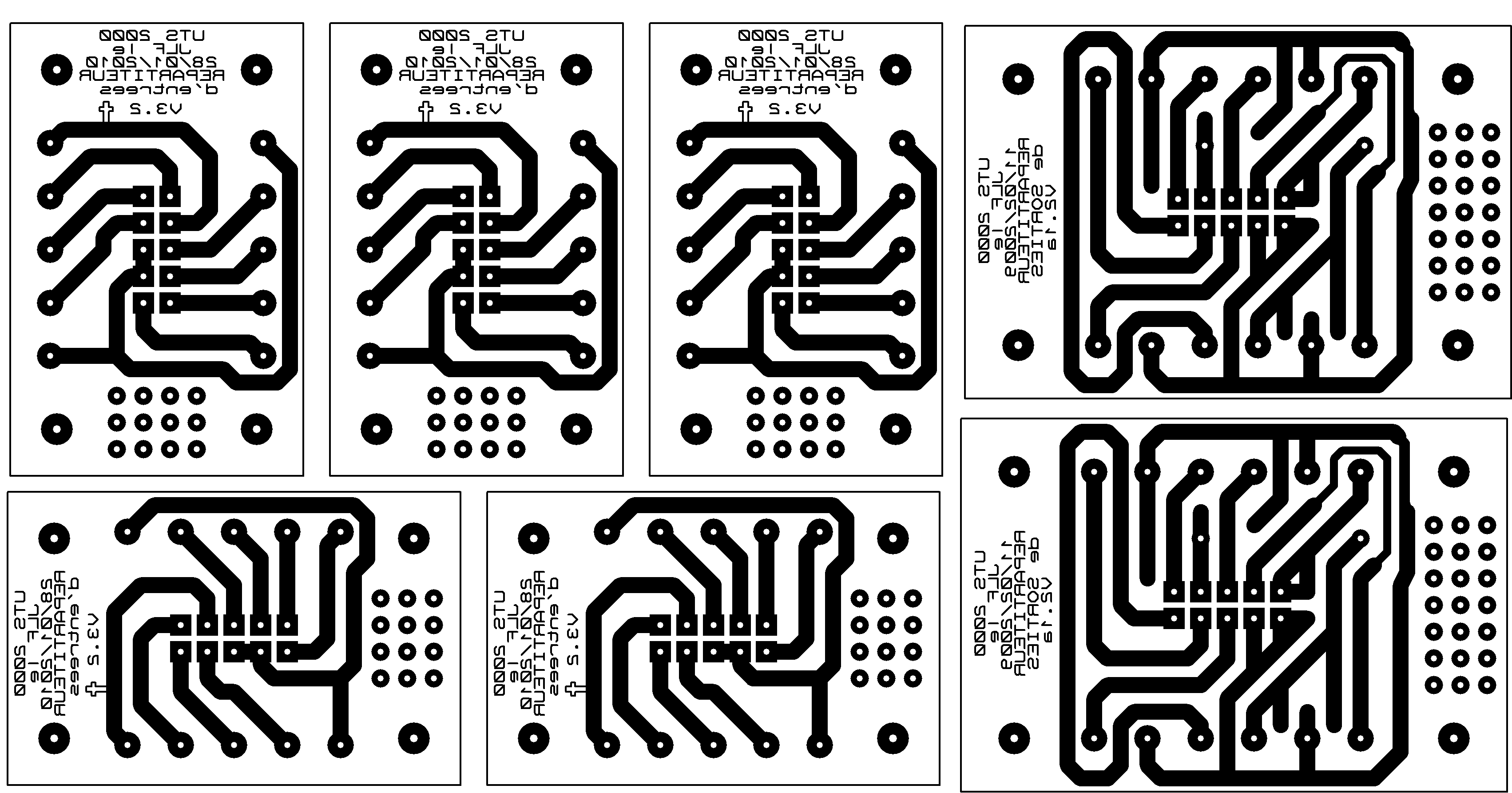

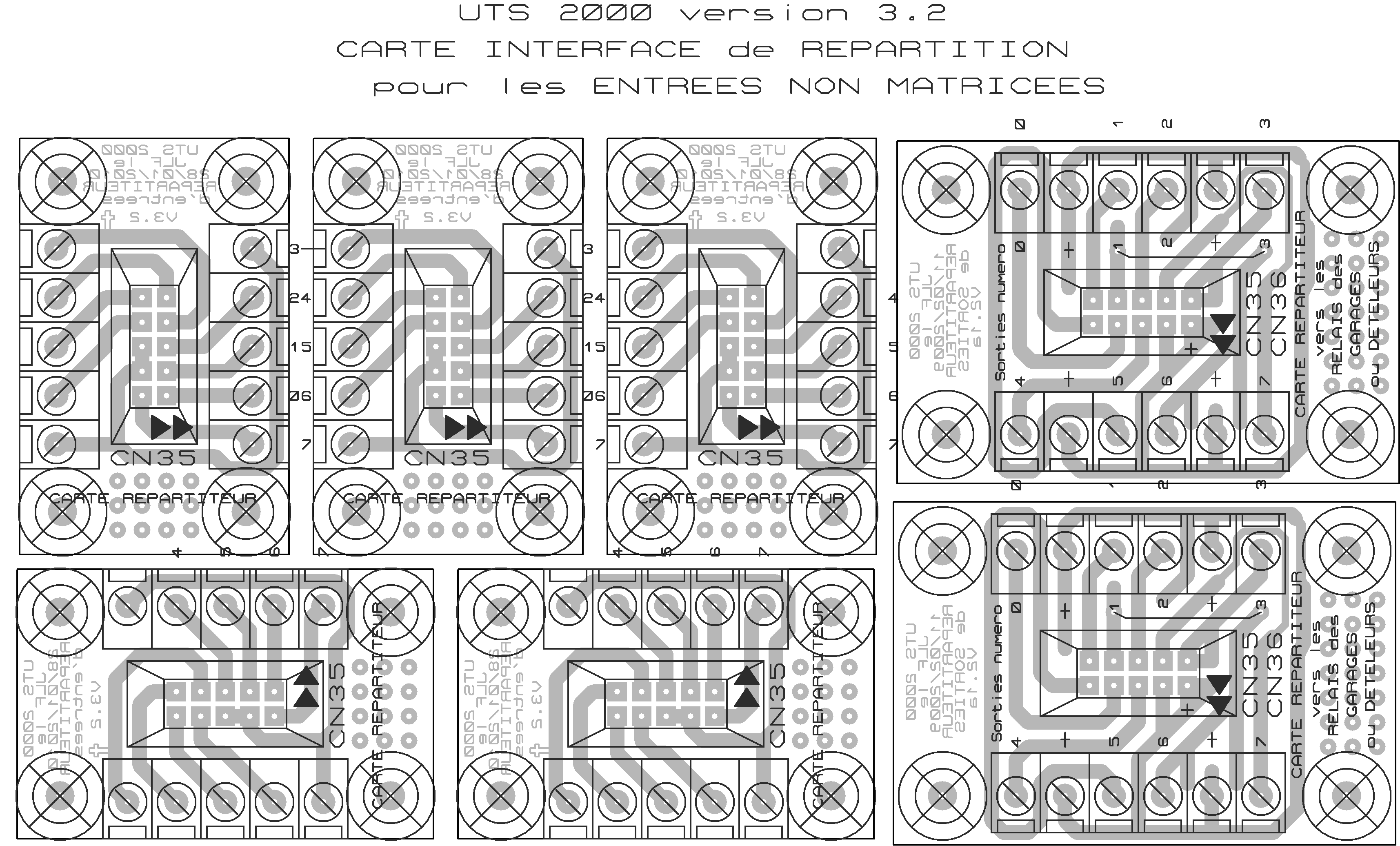

a  a 28,0 x 43,0 mm (Répartition des entrées)

a  a 143,0 x 73,0 mm

a  a 29,5 x 25,5 mm unitaire (Barrière infra-rouge)

a  a 191,0 x 80 mm

a   a124,5 x 138,5 mm
